يمكن تصميم اتصال الملف الأولي والثانوي لمحول ثلاثي الطور بطرق مختلفة وفقًا للتطبيق المطلوب والمحطات المتاحة.

في الغالب، يتم وضع ملفات المحولات على قلب واحد يوفر اتصالاً اقتصاديًا بين القلب الحديدي والملفات النحاسية.

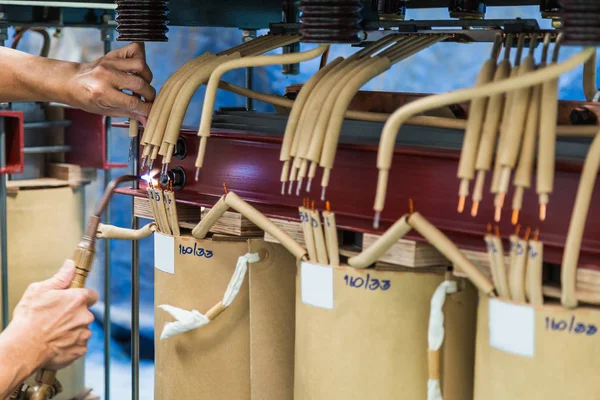

يوجد ملفان ثلاثي الطور في محول ثلاثي الطور؛ اللف الابتدائي واللف الثانوي.

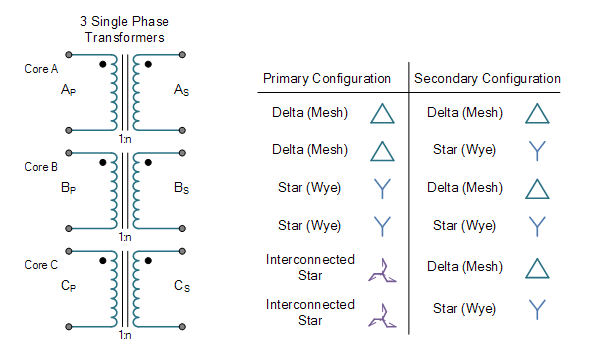

يمكن أن يكون اتصال اللف الأولي واللف الثانوي عبارة عن اتصال نجمي أو دلتا. وفقا لتطبيق المحول، يمكن توصيل الملف الأولي والملف الثانوي في أربعة تكوينات ممكنة على النحو التالي

•دلتا-دلتا(Δ-Δ)

•نجمة-نجمة(YY)

•دلتا ستار(Δ-Δ)

• ستار دلتا (Y-Δ)

اتصال دلتا-دلتا (Δ-Δ).

في اتصال محول دلتا-دلتا، يتم توصيل الابتدائي والثانوي في اتصال دلتا. يظهر مخطط الاتصال لهذا التكوين في الشكل أدناه.

يستخدم هذا الاتصال بشكل عام حتى لو كان الحمل غير متوازن وللمحولات الكبيرة ذات الجهد المنخفض. عدد مراحل الدوران المطلوبة أكبر نسبيًا من الاتصال بنجمة ونجمة.

إن نسبة جهود الخط على الجانبين الأولي والثانوي تساوي نسبة تحويل المحولات.

بالإضافة إلى ذلك، هذا الاتصال هو أنه حتى لو تم تعطيل محول واحد، يمكن للنظام الاستمرار في العمل في اتصال دلتا مفتوح ولكن مع انخفاض القدرة المتاحة.

مزايا اتصال دلتا دلتا

الميزة الرئيسية لهذا النظام هي أنه في حالة فشل مرحلة واحدة في العمل، سيتم تشغيل المحول على المرحلتين الأخريين. يُعرف هذا النظام باسم اتصال دلتا المفتوح أو اتصال VV.

يمكن استخدام هذا الاتصال في ظروف التحميل المتوازنة وغير المتوازنة.

التوافقي الثالث موجود في هذا النظام ولكنه يدور في المسار القريب ولا يظهر في جهد الخرج.

عيب اتصال دلتا دلتا هو أن النقطة المحايدة غير متوفرة في النظام. لذلك، يكون اتصال دلتا-دلتا مفيدًا عندما لا يتطلب الملف الأولي أو الثانوي طرفًا محايدًا.

اتصال ستار ستار (YY).

في هذا الصدد، يتم توصيل اللف الأساسي واللف الثانوي في اتصال نجمي. يظهر الرسم التخطيطي لاتصال النجمة النجمية في الشكل أدناه.

يتم استخدام هذا الاتصال بشكل عام فقط إذا كان الحمل المتصل متوازناً للمحولات الصغيرة ذات الجهد العالي. بسبب التوصيل النجمي، يتم تقليل عدد الطور الدوراني المطلوب (حيث أن جهد الطور في التوصيل النجمي يكون 1√3 مرات من جهد الخط فقط). وبالتالي، يتم أيضًا تقليل كمية العزل المطلوبة.

نسبة جهود الخط على الجانب الأولي والجانب الثانوي تساوي نسبة تحويل المحولات.

إن جهود الخط على كل من الجانب الأساسي والجانب الثانوي تكون في الطور مع بعضها البعض.

اتصال دلتا ستار (Δ-Y).

في اتصال دلتا ستار لمحول ثلاثي الطور، يتم توصيل الملف الأولي في اتصال دلتا، ويتم توصيل الملف الثانوي في اتصال نجمي.

يظهر الرسم التخطيطي لتكوين Delta-star في الشكل أدناه.

يتم توصيل اللف الأساسي في اتصال دلتا. ولذلك، في الملف الأولي، يكون جهد الطور مساوياً لجهد الخط.

يتم توصيل اللف الثانوي في اتصال نجمي. لذلك، في الملف الثانوي، يكون جهد الخط √3 أضعاف جهد الطور.

يتم توصيل الملف الأولي في الدلتا ويتم توصيل الملف الثانوي في النجم بأرضية محايدة. لذلك، يمكن استخدامه لتقديم خدمة ثلاثية الطور بأربعة أسلاك.

يستخدم هذا الاتصال بشكل أساسي في محول تصاعدي في بداية خط النقل.

نسبة جهد الخط الثانوي إلى جهد الخط الأساسي هي √3 أضعاف نسبة التحويل.

هناك تحول بمقدار 30 درجة بين الفولتية الأولية والثانوية.

اتصال ستار-دلتا (Y-Δ).

في التوصيل النجمي-دلتا، يتم توصيل الملف الثانوي بتكوين دلتا ويتم توصيل الملف الأساسي بتكوين نجمي. يظهر الرسم التخطيطي لتكوين Star-delta في الشكل أدناه.

الملف الثانوي متصل بالدلتا والملف الأساسي عبارة عن نجم نجمي (Y) متصل بمحايد مؤرض.

يتم استخدام اتصال دلتا النجمي بشكل أساسي في المحولات المتدرجة في نهاية المحطة الفرعية لخط النقل.

نسبة جهد الخط الثانوي إلى جهد الخط الأساسي هي 1√3 أضعاف نسبة التحويل.

هناك تحول بمقدار 30 درجة بين الفولتية الثانوية والخط الأساسي.
